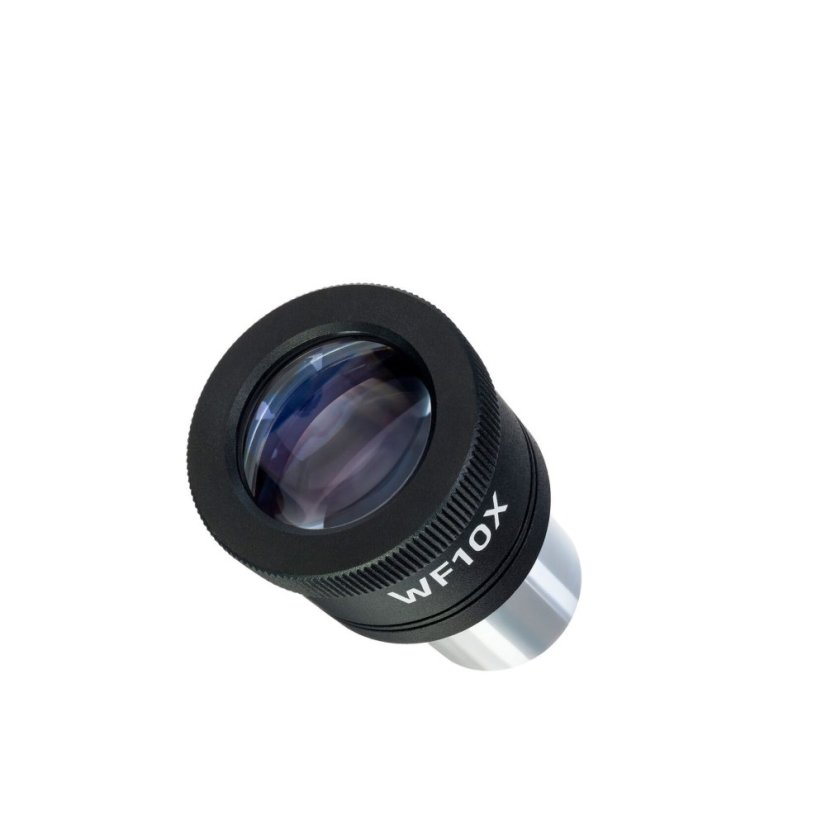

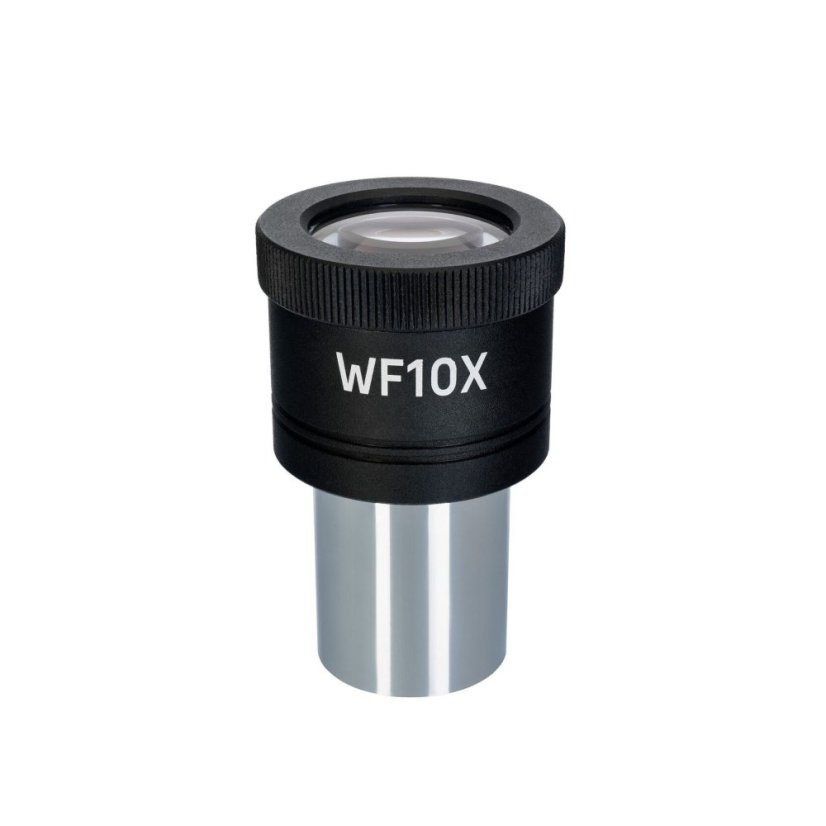

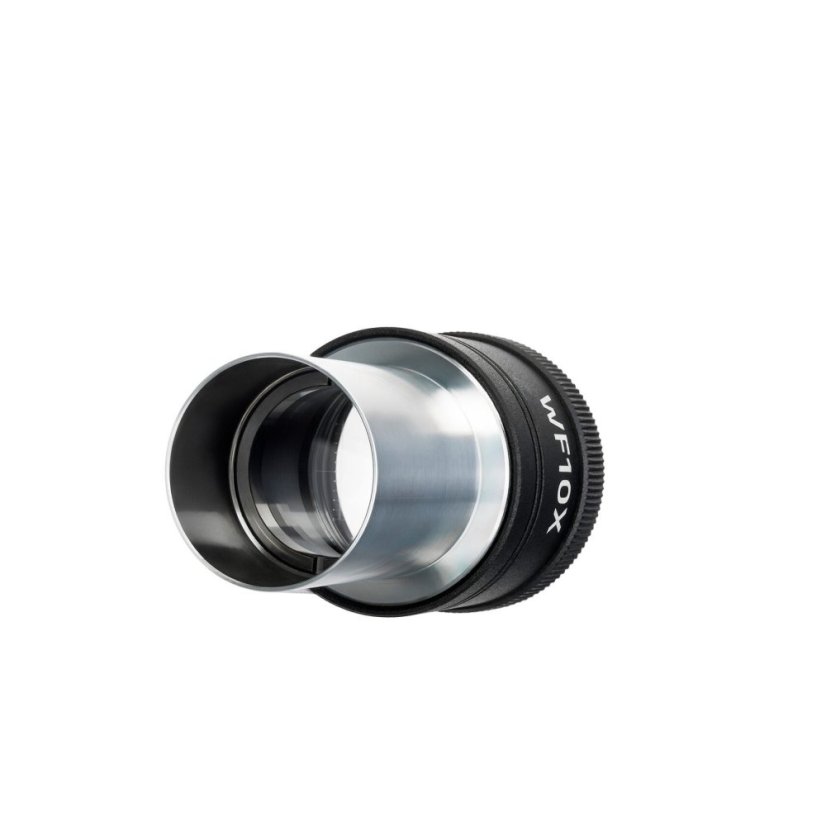

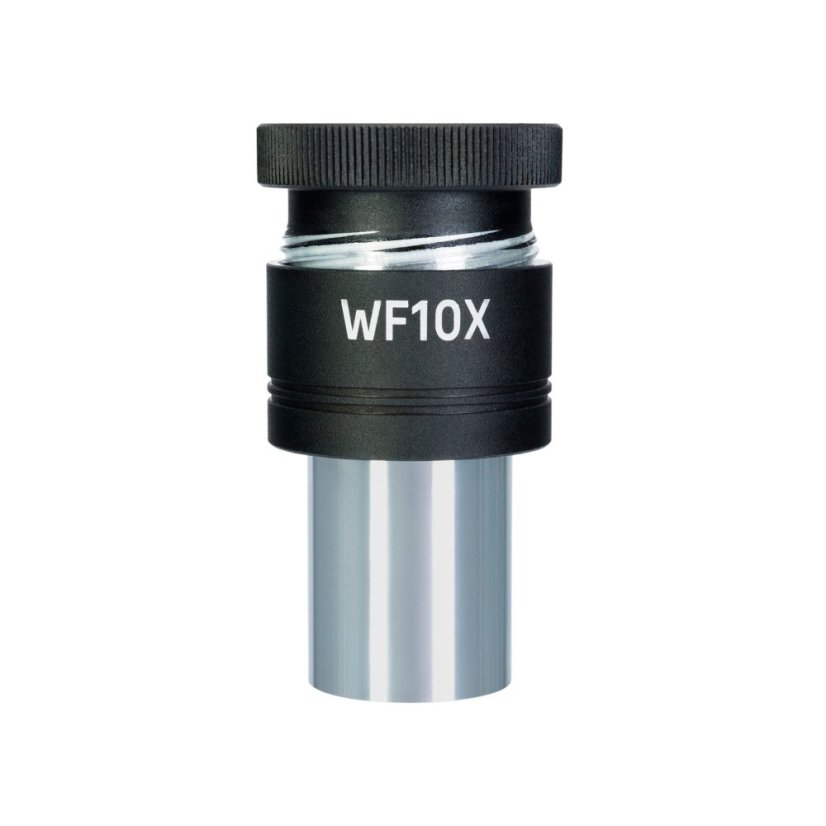

Okulár se stupnicí MAGUS E10S 10х/20 mm (D 23,2 mm)

Okulár se stupnicí MAGUS E10S 10х/20 mm (D 23,2 mm)

Zvětšení: 10x. Zorné pole: 20 mm. Stupnice s dělením 0,1 mm

Okulár se stupnicí slouží k měření velikosti vzorků a jejich struktur v lineárních jednotkách: milimetrech nebo mikronech. Okulár je namontován místo standardního okuláru s 10x zvětšením. Stupnice je umístěna v rovině polní clony s dělením 0,1 mm. Okulár je kompatibilní s mikroskopy s průměrem tubusu okuláru 23,2 mm.

Nastavení

Před měřením je třeba okulár se stupnicí kalibrovat pro každý objektiv, který bude použit. Vyžaduje kalibrační sklíčko – stupnicový mikrometr. Minimální velikost dílku stupnice je 0,01 mm. Sklíčko by mělo být umístěno na pracovním stolku a mikroskop by měl být zaměřen na stupnici. Okulár by se měl otáčet v tubusu okuláru, dokud nebudou stupnice kalibračního sklíčka a okuláru navzájem rovnoběžné.

Výpočet hodnoty stupnice okuláru pro každý objektiv

Pokud používáte objektivy s malým zvětšením, měli byste vypočítat, kolik dílků okulárové stupnice se vejde do stupnice kalibračního sklíčka.

Pokud používáte objektivy se středním a velkým zvětšením, měli byste vypočítat, kolik dílků stupnice kalibračního sklíčka se vejde do stupnice okuláru.

Výpočet pro každý cíl se provádí podle vzorce:

E=T*L/A, kde

E – dílek stupnice okuláru;
T – dílek stupnice mikrometru na pracovním stolku vyznačené na mikrometru pracovního stolku (0,01 mm);
L – počet dílků na stupnici mikrometru pracovního stolku;
A – počet dílků na stupnici okuláru.

Výsledné hodnoty dílku stupnice okuláru pro každý objektiv si zaznamenejte.

Výpočet skutečné lineární velikosti objektu

Při měření objektu byste měli nejprve spočítat počet dílků stupnice okuláru, které objekt pokrývá. Výsledek se vynásobí hodnotou stupnice, kterou jste předtím vypočetli pro vybraný objektiv. Výsledná hodnota bude skutečnou lineární velikostí objektu.

PARAMETRY:

Vhodné pro mikroskopy:

Biologický mikroskop MAGUS Bio 230B
Biologický mikroskop MAGUS Bio 230BL
Biologický mikroskop MAGUS Bio 230T
Biologický mikroskop MAGUS Bio 230TL
Polarizační mikroskop MAGUS Pol 850
