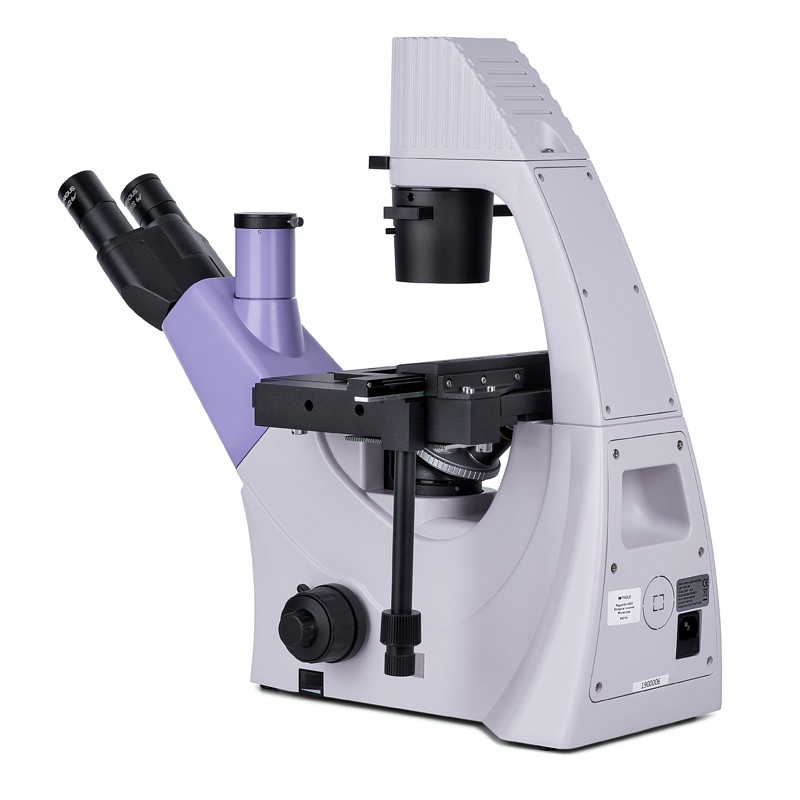

Magus Bio VD300 LED - inverzní Plan Infinity + kamera + LCD
Kód produktu: 83013

Inverzní průsvitový mikroskop.
Plan achromatické objektivy s korekcí na nekonečno.
3x objektivy pro pozorování ve světlém poli.
1x objektiv pro metodu fázového kontrastu.
Vhodný pro nádobky se vzorkem o průměru až 70mm s tloušťkou dna 1,2mm.
Osvětlení pomocí výkonné LED 9W.
Binokulární hlavice se třetím přímým výstupem pro kameru.
Otočný zásobník objektivů pro 4 objektivy.
FullHD kamera WiFi, HDMI Magus CHD30 a LCD FullHD displej Magus CHD20
Zásilka obsahuje 1 balík 64x42x67cm o hmotnosti 18kg.
Více
MAGUS Bio V300 je inverzní průsvitový mikroskop s možností pozorování ve světlém poli i metodou fázového kontrastu.
Na stolek mikroskopu lze umístit nádobku o průměru až 70mm s tloušťkou dna 1,2mm.
Mikroskop je vhodný pro pozorování buněčných kolonií, tkáňových kultur, biologických nálevů atd. Vzorky nevyžadují barvení.
Mikroskopické techniky: světlé pole a fázový kontrast.
Mikroskop je vhodný pro rutinní laboratorní i výzkumnou práci a výuku.
V této sadě je dodávaný s FullHD WiFi, HDMI kamerou Magus CHD30 a LCD FullHD monitorem Magus CHD20.
Optika
-
Mikroskop je vybavený klasickou trinokulární hlavicí. Třetí přímý výstup slouží pro upevnění kamery (kamera není součástí).
-
Rozdělení světelného svazku je 50/50.
-
Otočný nástavec má místo pro 4 objektivy.
-
Součástí dodávky jsou 3x plan achromatické objektivy pro pozorování ve světlém poli s korekcí na nekonečno (PL 10x/0,25; PL 20x/0,40; PL 40x/0,60) a 1x objektiv pro fázový kontrast (PHP2 10x/0,25).
-
Všechny objektivy mají dlouhou pracovní vzdálenost a lze je použít se skleněnými laboratorními nádobkami o průměru 70mm s tloušťkou dna až 1,2mm.
Osvětlení
-
Zdrojem světla je výkonná LED 9W.
-
Díky vysokému výkonu LED je osvětlení pracovní plochy dostatečně jasné pro práci se všemi objektivy a jakoukoli mikroskopickou technikou.
-
Nastavení jasu nemění barevnou teplotu.
-
Životnost LED je přibližně 50 000 hodin.
-
Kondenzor má otvor pro posuvník destičky fázového kontrastu (je součástí dodávky). Prstence fázového kontrastu kondenzoru lze centrovat. Posuvný zásobník šetří čas při přepínání mezi mikroskopickými technikami.
Pracovní stolek a zaostřovací mechanismus
-
Pevný mechanický stolek s držákem na laboratorní misky (součástí dodávky jsou tři držáky na misky různých velikostí).
-
Stolek má možnost posouvání v osách X a Y s koaxiálně umístěnými ovladači.
-
Koaxiální ovladače hrubého a jemného ostření zajišťují přesné a rychlé zaostřování. Hrubé ostření je vybavené nastavitelným dorazem mechanismem pro nastavením tuhosti chodu.
Příslušenství
- Jako volitelné příslušenství můžete pořídit další fázové objektivy, okuláry, digitální kamery a kalibrační sklíčka.
Klíčové vlastnosti:
- Průsvitový inverzní mikroskop pro pozorování ve světlém poli a pomocí techniky fázového kontrastu
- Třetí přímý výstup pro upevnění kamery
- 9W LED osvětlení s nastavitelným jasem a dlouhou životností
- Pevný stolek s mikrometrickým posuvem ve dvou osách X-Y.
- 3 držáky misek pro různé velikosti jsou součástí sady
- Možnost pořízení dalšího volitelného příslušenství pro rozšíření možností mikroskopu
Obsah sady:
- Digitální fotoaparát MAGUS CHD30 (digitalni fotoaparat, kabel HDMI (1,5 m), USB mys, pametova karta SD 32 GB, adapter USB Wi-Fi, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Stojan s vestavěným zdrojem napájení, zdrojem přenášeného světla, zaostřovacím mechanismem, stolkem, kondenzorem se štěrbinou pro posuvník fázového kontrastu a otočnou hlavicí
- Trinokulární hlava
- Plan achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 4,27 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,0 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,5 mm
- Plan achromatický objektiv s korekcí na nekonečno: fázový PHP2 10x/0,25 WD 4,27 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Centrovací dalekohled pro fázový kontrast
- Posuvník fázového kontrastu se středicími fázovými prstenci
- Mechanický nástavec pro posouvání preparátu
- Držák misek (3 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Barevný filtr
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Plan achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 21 mm
- Plan achromatický objektiv s korekcí na nekonečno: fázový PHP2 20x/0,40 WD 8,0 mm
- Plan achromatický objektiv s korekcí na nekonečno: fázový PHP2 40x/0,60 WD 3,5 mm
- Kalibrační sklíčko
PARAMETRY
ID výrobku | 83013 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018102 |
Velikost balení (DxŠxV) | 64x42x67 cm |
Přepravní hmotnost | 20.75 kg |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Siedentopf |
Úhel sklonu hlavy | 45° |
Zvětšení, x | 100–400 základní konfigurace (*volitelně: 40–500/600/800/1000) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL 10x/0,25; PL 20x/0,40; PL 40x/0,60; fázový PHP2 10x/0,25; parfokální vzdálenost: 45 mm (*volitelně: PL 4x/0,10; fázový PHP2 20x/0,40; fázový PHP2 40x/0,60) |
Revolverový nosič | pro 4 objektivy |
Pracovní vzdálenost, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 77/112 |
Pracovní stolek, mm | pevný, s mechanickým nástavcem pro posouvání preparátu; držáky misek: 29x77 mm, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
Kondenzor | NA 0,6, pracovní vzdálenost: 70 mm; s nastavitelnou aperturní clonou a slotem pro posuvník fázového kontrastu |
Clona | nastavitelná apertura |
Zaostření | koaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm) |
S osvětlením | LED |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 9 W |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Speciální vlastnosti | posuvník fázového kontrastu pro čočku objektivu s 10x zvětšením s fázovým prstencem, který lze vystředit |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole, mikroskopie s fázovým kontrastem |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
KAMERA | |
Snímač | SONY CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/1,9" (7,20x4,05 mm) |
Rozměr pixelu, mkm | 3.75x3.75 |
Konektory rozhraní | Wi-Fi, HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB), adaptér Wi-Fi (USB) |
Nastavení Wi-Fi | 802.11n, 150 Mbps, 20 dBm |
Citlivost na světlo | 1120 mV s 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,06 ms – 918 ms |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI), 25 při rozlišení 1920x1080 (Wi-Fi) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg |
Formát videozáznamů | *.asf |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: vestavěné; USB: MAGUS View |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC adaptér 12 V, 1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
