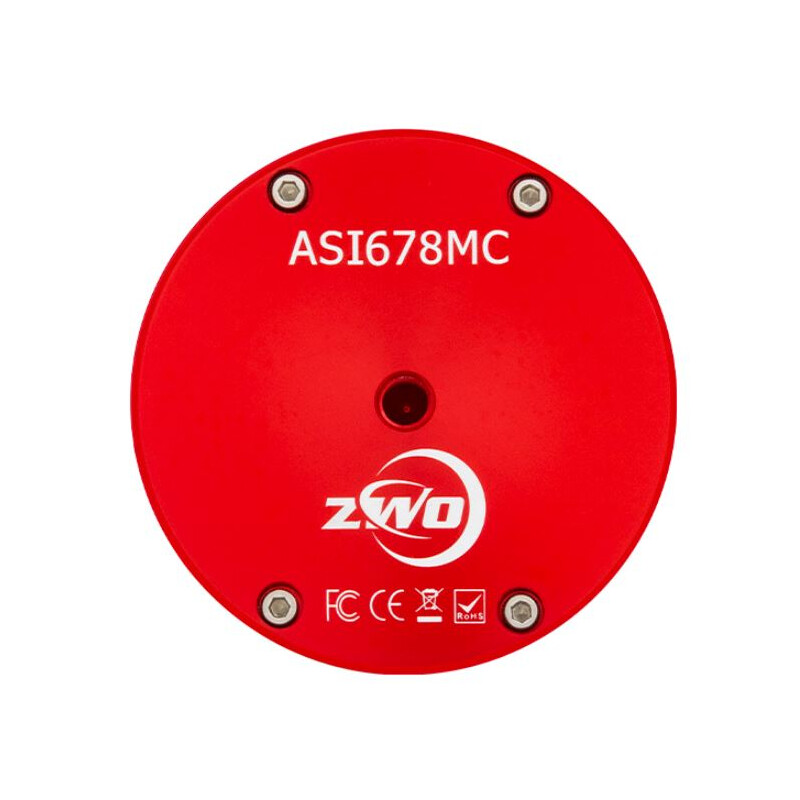

Kamera ZWO ASI 678

Planetární kamera s velmi nízkým šumem

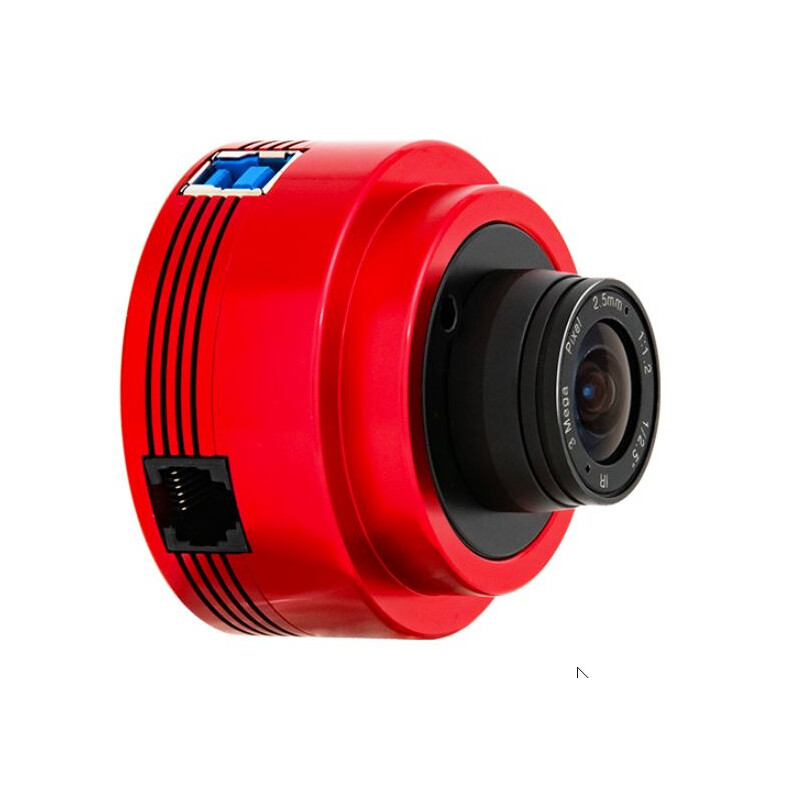

Astro kamera ZWO ASI678MC USB3.0 je barevná OSC (one shot color) kamera s pasivním vzduchovým chlazením a velmi nízkým šumem, určená spíše pokročilejším uživatelům. Kamera je osazená 1/1.8" barevným snímačem Sony IMX678 z nejnovější generace s excelentní citlivostí na vlnové délky poblíž infračerveného spektra.

Tato kamera byla testována a je považována za skvělou planetární kameru vhodnou pro focení Měsíce, planetárních detailů, a Slunce (pouze se speciálním slunečním filtrem!). Vděčí za to zejména velké saturaci snímače (full well capacity), velkému dynamickému rozsahu a nízkému čtecímu šumu.

Čisté snímky ve slabých světelných podmínkách

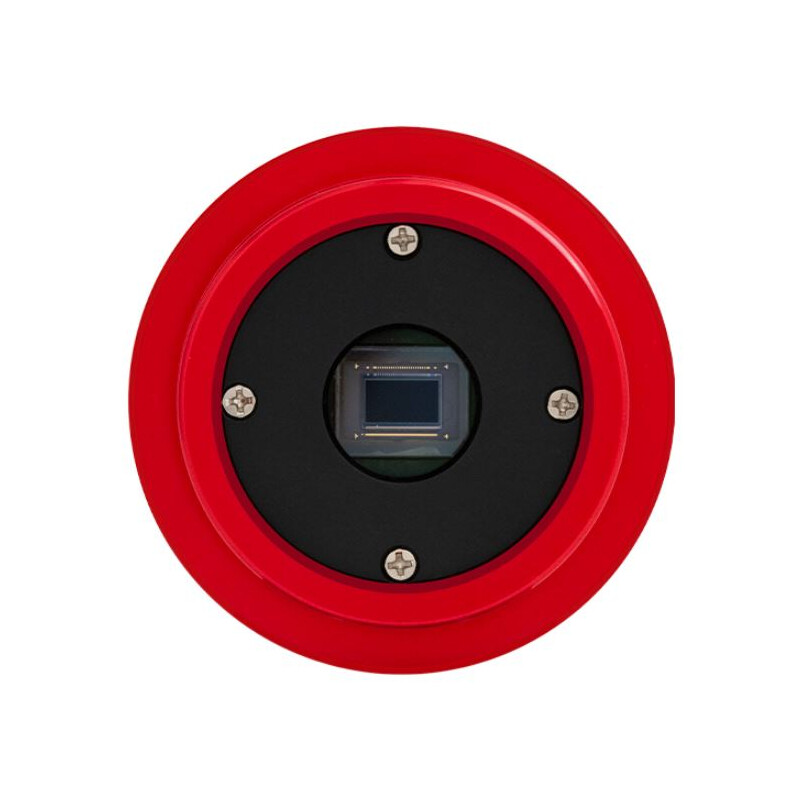

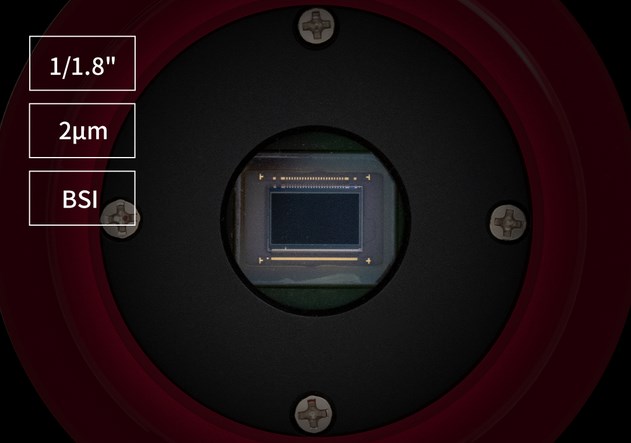

Díky technologii zadního podsvícení snímače (BSI nebo backside illumination, back-illuminated) a pokročilé technologii obrazových bodů vykazuje kamera velmi nízkou úroveň čtecího šumu (read noise) a ultra citlivost. Kamera pracuje velmi dobře obzvláště ve slabých světelných podmínkách a je schopna zachytit velmi čisté snímky různých nebeských útvarů.

STARVIS 2

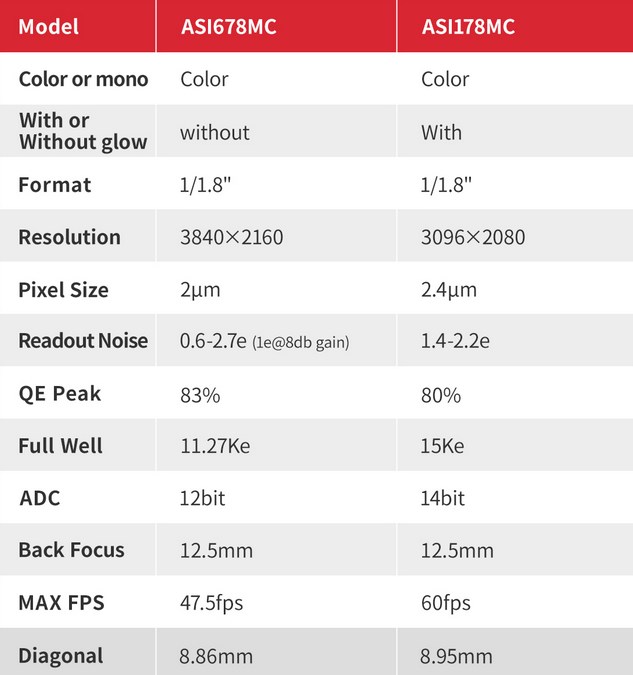

Planetární kamera ZWO ASI 678 MC je považována za upgrade kamery ASI 178 MC. Obsahuje nejnovější snímač Sony IMX678 s pokročilou technologií STARVIS 2. Ve srovnání s ASI 178 MC je tato kamera prakticky bez osvitu z pomocných obvodů (amp-glow), má nižší čtecí šum a vyšší citlivost. Také je výrazně zredukován šum temného proudu (dark current noise) a výkon čidla v oblasti blízké IR spektru je významně lepší.

USB3.0 a 256MB DDR3 paměť

Kamera je vybavena přenosovým rozhraním USB3.0 a zabudovanou DDR3 cache pamětí s kapacitou 256MB (=2Gb) pro rychlý a bezpečný přenos dat. Při dlouhých expozicích kamera efektivně zamezuje vynechávání snímků (frame dropping) a významně redukuje efekt osvitu způsobený nízkou rychlostí čtení.

Žádný Amp Glow

Kamera ZWO ASI 678 MC nevykazuje žádný osvit z pomocných obvodů (amp-glow) nezávisle na tom jak je délka expozice a jak vysoký je zisk signálu. Jelikož je tato vymoženost implementována na úrovni hardwaru, není třeba kompenzovat tento neduh softwarově.

HCG režim

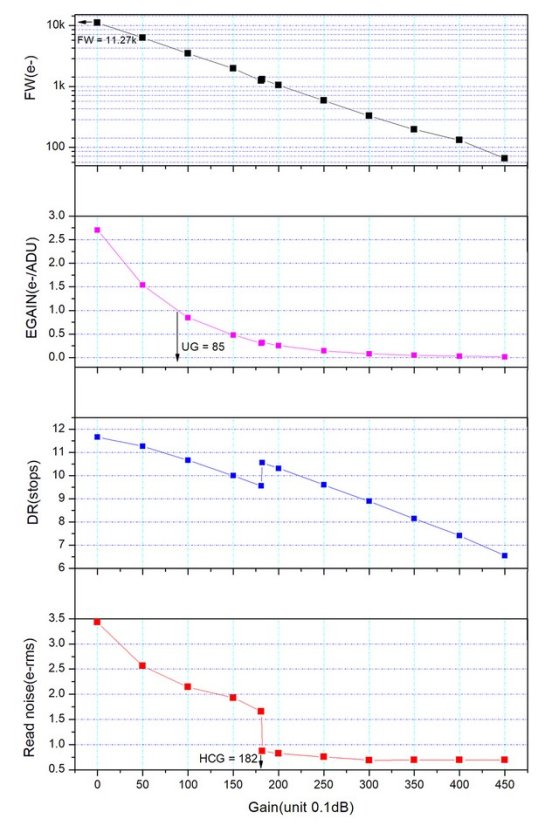

Kamera využívá režim HCG, ve kterém efektivně redukuje čtecí šum při vysokém zisku, což kameře umožňuje udržet stejný vysoký dynamický rozsah jako při nízkém zisku. HCG režim se automaticky aktivuje po dosažení zisku na úrovni 182. Čtecí šum je na velmi nízké úrovni 0,8e- a přesto dynamický rozsah dosahuje úrovně blízkou 12 bitům.

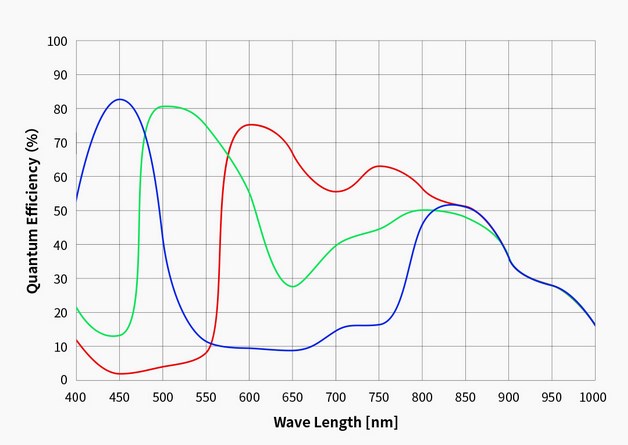

Kvantová účinnost (QE)

QE křivka a hodnoty čtecího šumu jsou velmi důležité parametry pro měření výkonu kamery. Vyšší hodnoty QE a nižší hodnoty čtecího šumu (readout noise) jsou nezbytné pro zlepšení poměru signálu k šumu (SNR = signal-to-noise ratio).

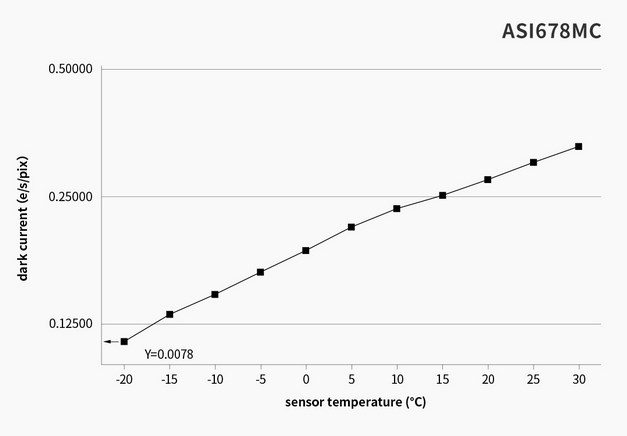

Šum temného proudu

Šum způsobený temným proudem, tedy proudem elektronů i tehdy, když na snímač nedopadne žádný foton, jde o termální jev spontánního generování elektronů v silikonovém čipu. Úrovně tohoto šumu závisí na teplotě čidla. Kamera ZWO ASI 678 disponuje nižším šumem způsobeným temným proudem než ASI 178 a tedy vykazuje i lepší hodnoty SNR (poměr signálu k šumu). Pokud se porovnají temné snímky (dark frames) z obou kamer, je jasné, že snímek z kamery ASI 678 trpí mnohem menším šumem a křivka má hladší průběh.

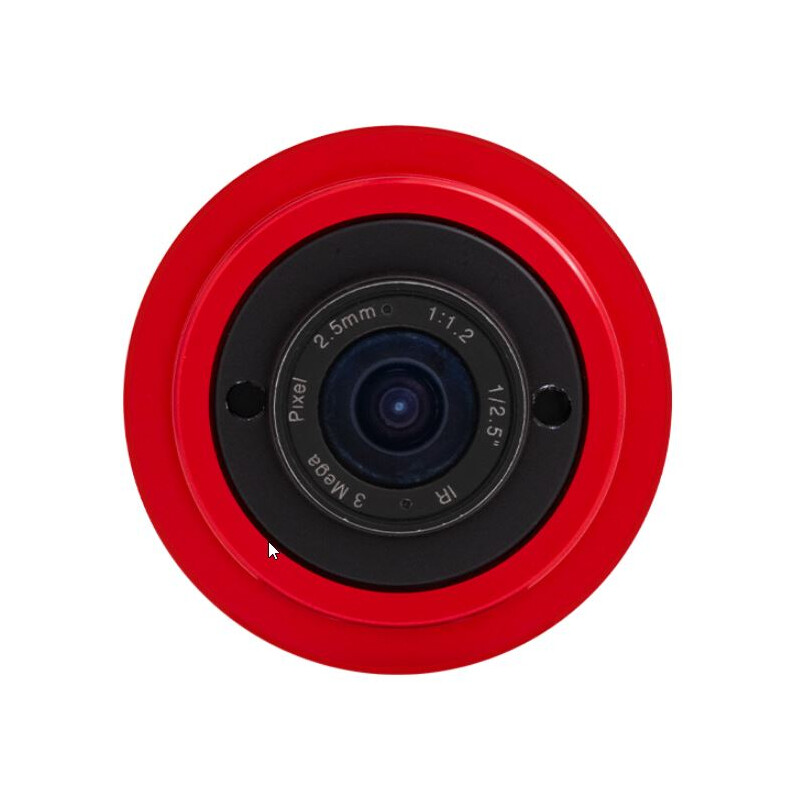

Snadné připojení k teleskopu:

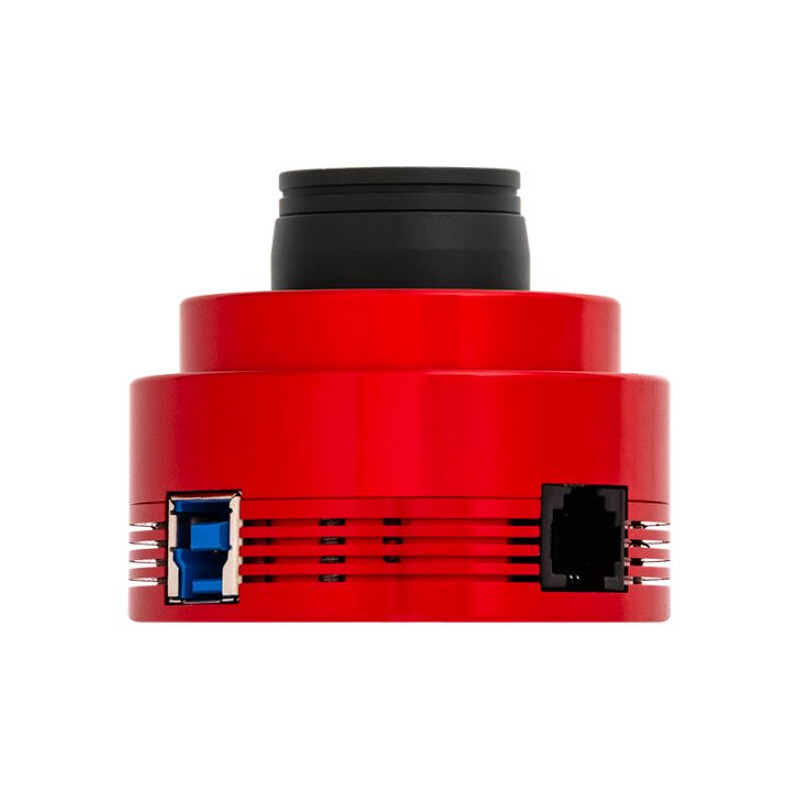

USB3.0 přenos a ST4 autoguider:

Obsah balení:

kamera, krytka, 1,25" adapter, ST4 kabel, USB3.0 kabel (2m), návod

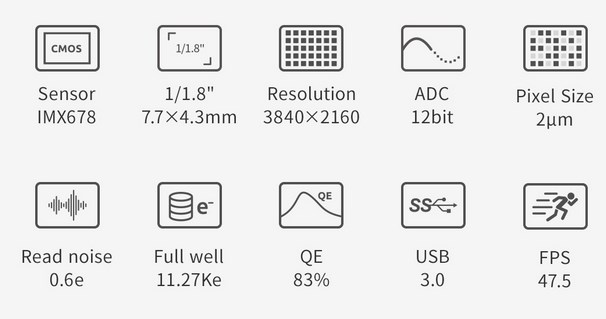

PARAMETRY:

• Snímač: 1/1,8in CMOS Sony-IMX678AAQR1-C
• Bayerova maska: Gr Gb B
• QE peak：83%
• Backfokus: 12,5mm
• Max snímkovací frekvence: 47,5fps
• Saturace snímače (full well): 11,27ke-
• Závěrka: rolující
• Rozlišení snímače: 8,29MP (3840x2160)
• Velikost pixelu: 2µm
• Expoziční čas: 32μs~2000s
• Čtecí šum: 0,6~2,7e (1e@8db gain)
• Rozhraní: USB3.0/USB2.0 Type-B
• Ochranné sklo snímače: φ21-1,1 AR
• ADC převodník: 12 bit
• Rozměry snímače: 7,68 x 4,32mm (diag. 8,8mm)
• Hmotnost kamery: 126g
• Provozní teplota: -5℃~50℃
• Teplota skladování: -10℃~60℃
• Relativní provozní vlhkost: 0-80%
• Podporované operační systémy: Windows 7/8/10 (32/64bit), Linux, Mac
