Magus Metal D650 HAL 50-800x - metalurgický + kamera + LCD

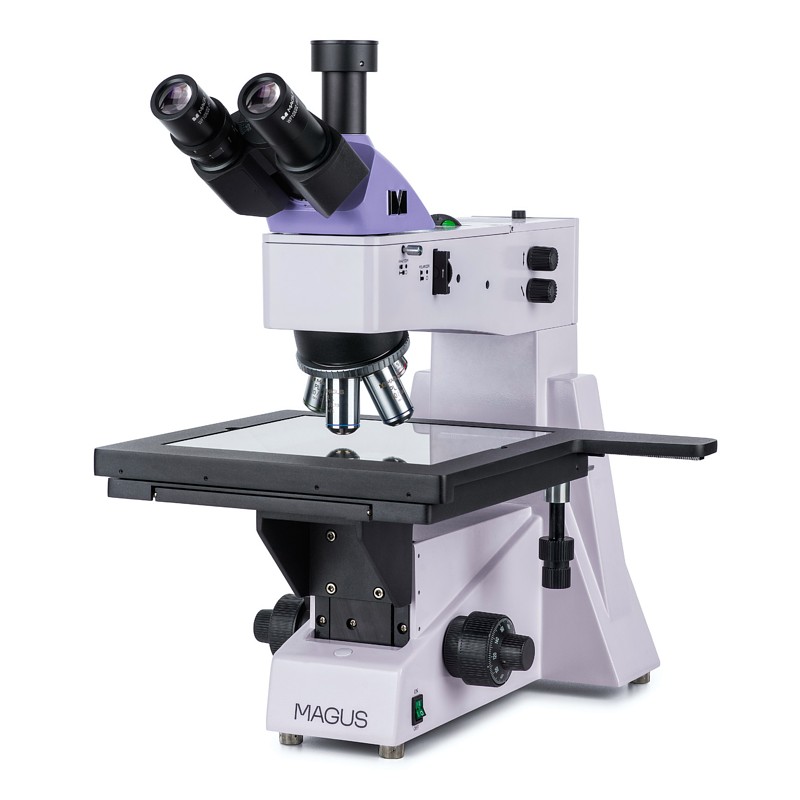

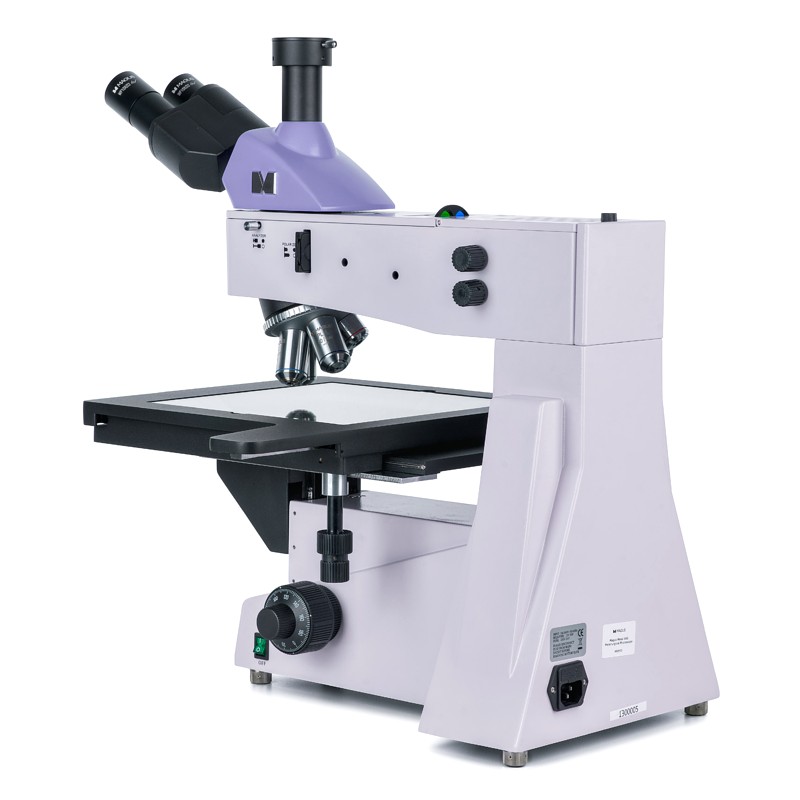

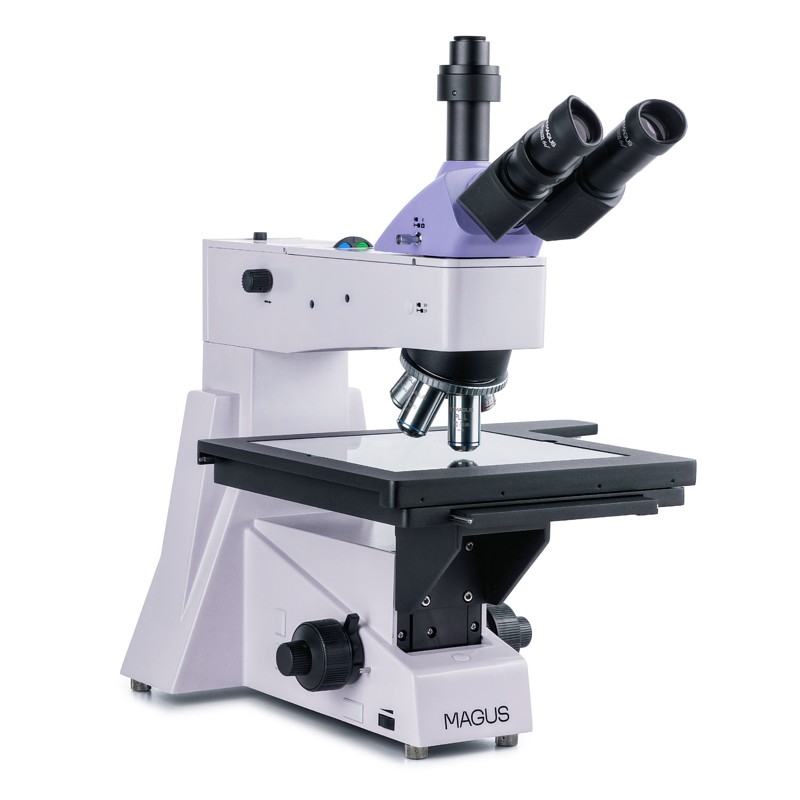

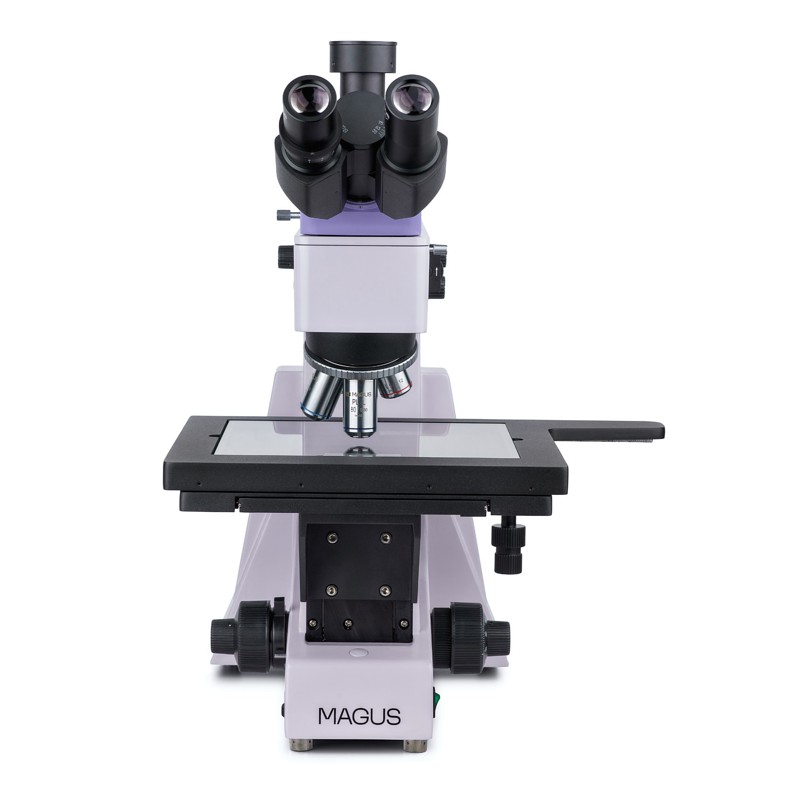

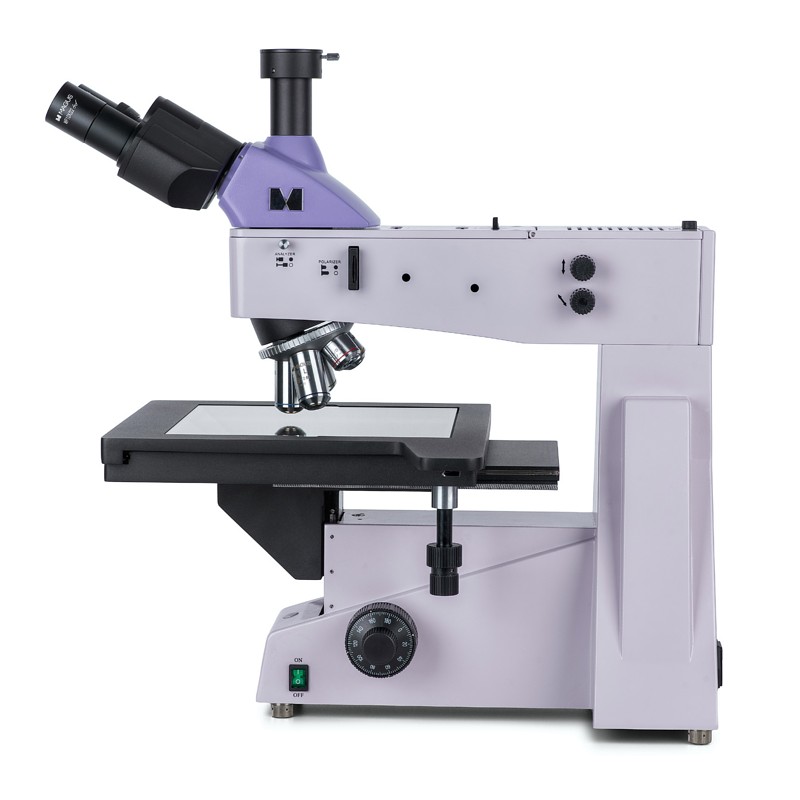

Magus Metal 650 je mikroskop, který umožňuje pozorovat netransparentní povrchy při větším zvětšení (50x-800x).
V této sadě je dodávaný s HDMI kamerou 2Mpx Magus CH10 a LCD monitorem Magus MCD20 13,3".
Robustní mikroskop s kvalitní optikou je ideální pro metalografii (např. mikroskopii leštěných vzorků kovů nebo slitin), mineralogii, přesné strojírenství a elektroniku. Je vhodný pro vědecký výzkum, výuku a průmyslovou výrobu (např. pro kontrolu kvality).
Pro tyto účely je MTL 650 vybavený velkým pracovním stolem (280mm x 270mm), kterým lze pohybovat hrubě pomocí snadno dostupné páky a jemně pomocí koaxiálního ovladače s rozsahem 204mm.
Rozsah posuvu koaxiálním ovladačem je 204 x 204mm.
Max. výška pozorovaného objektu je 26mm.
Ostření je dvojstupňové koaxiální a má hrubý a jemný chod (cca 70 µm / jednu otočku).
Osvětlení zajišťuje halogenová žárovka (12V/30 W) se stmívačem.
Napájení je ze sítě 220V pomocí odnímatelného kabelu.
Světlo prochází skrz objektiv a osvětluje vzorek shora.
Mikroskop dále obsahuje centrovatelnou polní clonu, kvalitní filtry z broušeného skla (žlutý, zelený, modrý a matný).
Mikroskop má integrovanou soustavu polarizátor / analyzátor.
Otočný zásobník objektivů pojme pět objektivů. V základní sestavě je osazený planachromatickými objektivy DIN (5x, 10x, 20x, 50x, 80x).
Binokulární hlavice se třetím přímým výstupem na kameru.
Binokulární výstup pro okuláry je skloněný pod úhlem 30°.

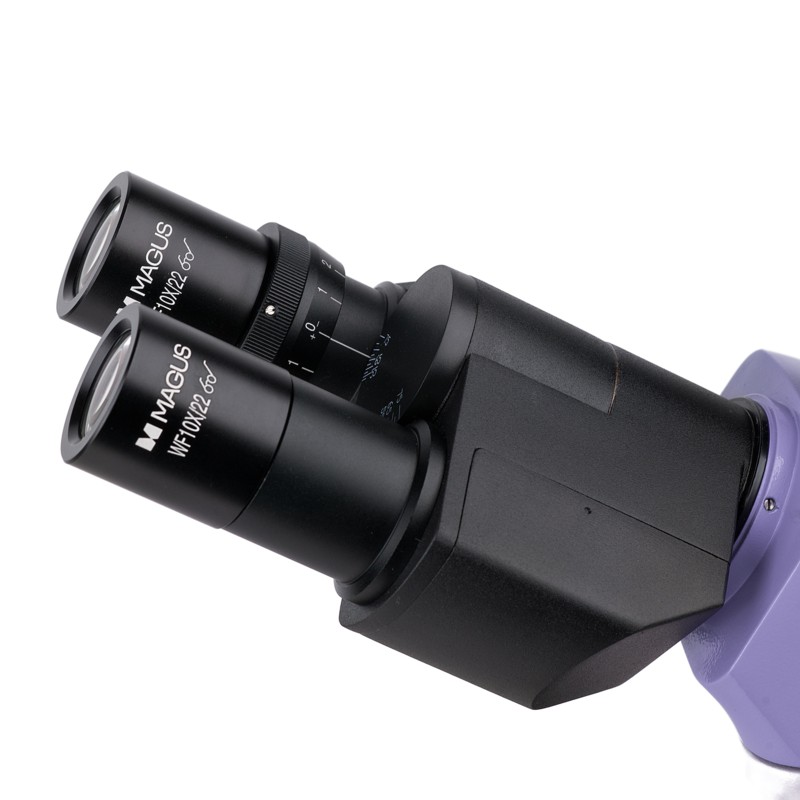

Širokoúhlé okuláry WF 10x/22mm s dioptrickou korekcí. Průměr 30mm.
Třetí přímý výstup umožňuje připojení kamery (je potřeba dokoupit C-mount adapter).
Kamera
-
Kamera funguje samostatně bez připojení k počítači nebo instalace jakéhokoli softwaru - stačí pouze propojit HDMi kabele s TV nebo monitorem.
-
Rozhraní HDMI pro vysokou a stabilní rychlost přenosu dat.
-
Rozlišení senzoru je 1920x1080 pixelů – ideální volba pro zobrazování snímků na monitoru s rozlišením Full HD.
-
60 fps (počet snímků za sekundu) pro pozorování pohybujících se vzorků, záznam videa a pohyb vzorku bez trhání obrazu nebo zpožďování.
-
Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
-
Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření.
Monitor
-
Monitor MAGUS MCD20 je navržený pro použití s vizualizačními systémy mikroskopů MAGUS.
-
Zobrazuje obraz v reálném čase.
-
Snadné připjení ke kameře, která je umístěná na mikroskopu.
-
Displej podporuje kamery MAGUS FullHD HDMI.
-
Úhlopříčka displeje je 13,3 palce.
-
Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.
Obsah sady:
- Digitální fotoaparát MAGUS CHD20 (digitalni fotoaparat, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Základna s napájecím vstupem, zdrojem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
- Trinokulární hlava
- Plan achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Plan achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
- Plan achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
- Kalibrační sklíčko
PARAMETRY
| ID výrobku | 83033 |
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018409 |
| Velikost balení (DxŠxV) | 58x49x60 cm |
| Přepravní hmotnost | 23.75 kg |
| Typ | světlo / optické, digitální, metalurgický |
| Hlava | trinokulární |
| Hubice | Siedentopf |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 50–800 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfokální vzdálenost 45 mm (* volitelně: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (suchý)) |
| Revolverový nosič | pro 5 objektivů |
| Pracovní vzdálenost, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
| Stolek, mm | 280x270 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 204/204 |
| Pracovní stolek, mm | dvouosý mechanický |
| Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
| Clona | vestavěná clona a pole |
| Zaostření | koaxiální, hrubé ostření (30 mm, 13,1 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,0007 mm) |
| S osvětlením | halogenové |
| Regulace jasu | ✓ |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | 12 V/30 W |
| Světelné filtry | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C | 5...+35 |
| Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | metalurgický |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| Digitální fotoaparát | |
| Snímač | Sony Exmor/Starvis CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 2 |
| Maximální rozlišení, px | 1920x1080 |
| Velikost snímače | 1/2" (7,2x4,05 mm) |
| Rozměr pixelu, mkm | 3.75x3.75 |
| Konektory rozhraní | USB 2.0, HDMI 1,4 |
| Paměťová karta | SD až 32 GB |
| Možnost připojení dalších zařízení | myš (USB), flash disk (USB) |
| Citlivost na světlo | 1175 mV s 1/30 s |
| Poměr signálu k šumu | 0,15 mV při 1/30 s |
| Expoziční čas | 0,04 ms – 1000 ms |
| Záznam videa | ✓ |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI), 50 při rozlišení 1920x1080 (USB) |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.tif |
| Formát videozáznamů | *.h264/*.h265, *.mp4 |
| Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | CNC slitina hliníku |
| Napájení fotoaparátu | DC adaptér 12 V, 1 A |
| Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
| Monitor | |
| Typ matrice | IPS |
| Úhlopříčka displeje, palce | 13.3 |
| Rozlišení displeje, px | 1920x1080 (Full HD) |
| Poměr stran | 16:9 |
| Jas, cd/m² | 400 |
| Počet zobrazovaných barev | 16,7 m |
| Kontrast | 1000:1 |
| Horizontální/vertikální pozorovací úhel, ° | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
| Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
| Frekvence optického zdroje, Hz | 60 |
| Typ matrice podsvícení | LED |
| Životnost podsvícení LED, h | 50000 |
| Rozhraní | HDMI |
| Teplotní rozsah fotoaparátu, °C | -15...+55 |
| Rozsah provozní vlhkosti, % | 10 — 90 |
| Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Spotřeba elektrické energie, W | 12 (max.) |
