Baader BSPS - projekční stínítko na pozorování Slunce

Projekční stínítko Baader (BSPS) představuje bezpečný způsob promítání obrazu Slunce a umožňuje jeho společné pozorování ve skupinách. Toto stínítko je ideální pro sledování sluneční aktivity (včetně slunečních skvrn) ve viditelném světle a pro pozorování průběhu zatmění Slunce.

DŮLEŽITÉ UPOZORĚNÍ: Stínítko lze použít pouze u teleskopů, které mají tubus, okulárový výtah ostření a vnitřní clony kovové, všechy čočky skleněné a s okuláry, které neobsahují žádné komponenty z plastu. Plastové díly se mohou díky velké sluneční energii roztavit a poškodit.

Skládá se z projekční plochy a závitu T2 pro připojení ke standardním nástavcům pro okulárovou projekci. Při použití vhodného okuláru vytváří stínítko obraz Slunce, který vyplňuje projekční plochu o rozměrech 9 × 9 cm. Na obraze lze pozorovat sluneční skvrny, ztmavnutí okrajů slunečního disku i průběh zatmění.

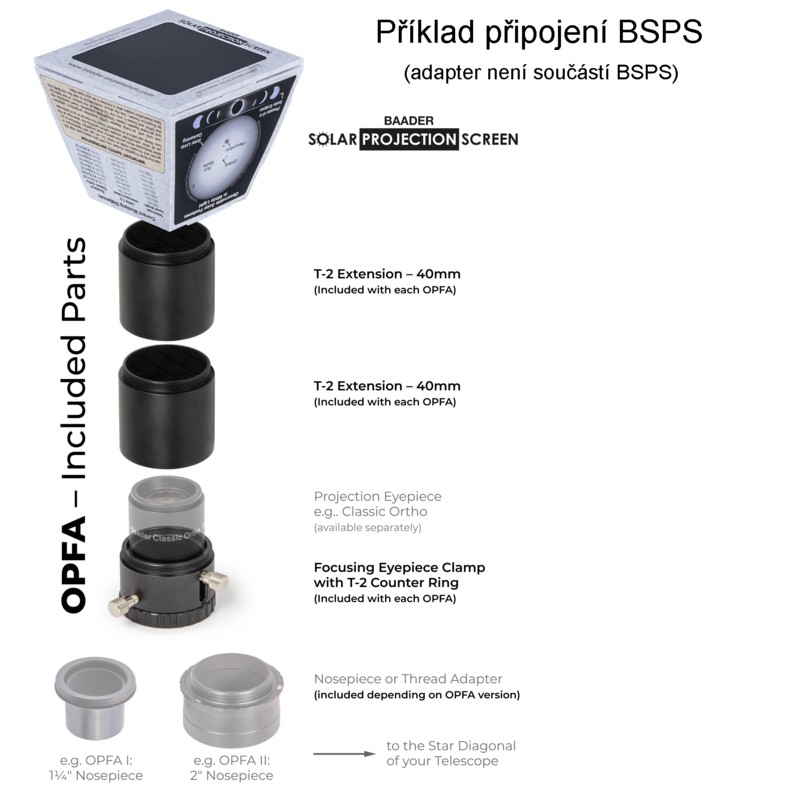

Pro zobrazení Slunce na stínítku v optimální velikosti je nutné pořídit projekční okulárový adapter. Testováno je s adaptery Baader OPFA ver. I - VII. Připojení stínítka k adapteru je řešené pomocí destičky s T-2 závitem, která je součástí stínítka.

Stínítko lze použít i s jinými projekčními adaptery zakončenými vnějším T-2 závitem, ale v tomto případě budete muset stanovit délku adapteru individuálně, abyste dosáhli dostatečně velkého obrazu Slunce (alespoň 6x6cm).

Na rozdíl od klasických otevřených projekčních pláten zde nehrozí, že by někdo sahal do dráhy paprsku nebo se dokonce díval do okuláru. Tento způsob zadní projekce umožňuje použít uzavřený systém. Stínítko lze připojit k jakémukoli dalekohledu a okuláru, které jsou vhodné pro projekci slunce - nesmí obsahovat plastové díly, clony a musí mít kovový výtah ostření a skleněné čočky.

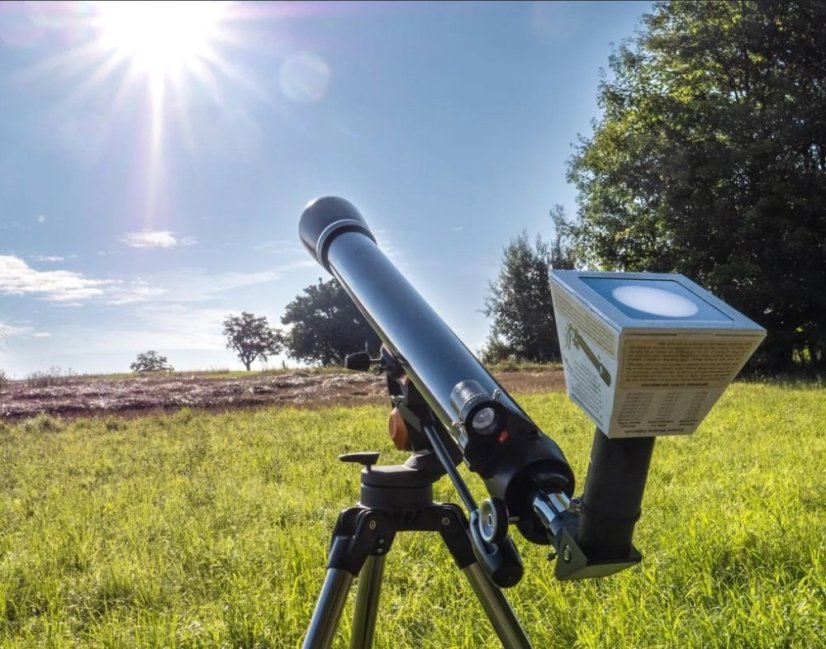

Při použití dalekohledu na motorizované montáži lze Slunce pohodlně pozorovat po dobu několika hodin.

Projekční stínítko je užitečné při pozorování ve skupině. Výhodou je, že obraz vidí více lidí najednou, ne jako v okuláru, do něhož se může dívat pouze jeden člověk.

K použití projekční clony pro pozorování Slunce budete rovněž potřebovat:

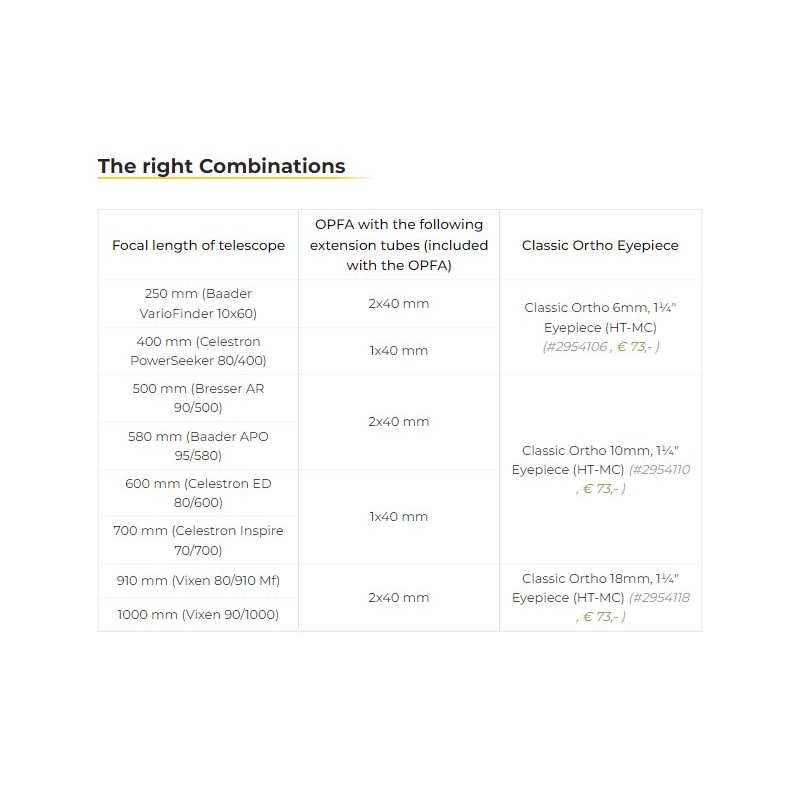

Dalekohled vhodný pro projekci obrazu Slunce, vybavený zenitovým zrcátkem nebo hranolem – ideálně refraktor s ohniskovou vzdáleností 250–1200 mm. Projekční clona byla testována na dalekohledech se světelností f/5 (90/500) a f/4 (VarioFinder 61/250) i na refraktorech 150/1200 mm a 150/2250 mm, a to vždy po dobu několika hodin a při plné apertuře. Pro snížení tepelného namáhání zenitového zrcátka či hranolu doporučujeme používat dalekohledy se světelností f/6 nebo vyšší (tj. s nižším clonovým číslem) a v případě potřeby přiclonit přístroje s průměrem objektivu větším než cca 80 mm. V dalekohledech s ohniskovou vzdáleností do cca 1200 mm uvidíte celé Slunce; dalekohledy s delším ohniskem poskytují větší zvětšení a zobrazují pouze jeho část.

Nastavitelný adaptér pro projekci přes okulár s vnějším závitem T-2. Projekční stínítko pro pozorování Slunce bylo vyvinuto pro systém Baader OPFA. Průměr obrazu Slunce závisí na vzdálenosti od projekční plochy.

Adaptér OPFA I (s 1,25" upínacím tubuskem, #2458141, 63 €) je určen pro připojení k 1,25" výtahu;

Adaptér OPFA II (s 2" upínacím tubuskem, #2458142, 80 €) je kompatibilní s 2" zenitovými zrcátky či hranoly.

Pokud používáte zenitové zrcátko nebo hranol Baader s připojením T-2, můžete adaptér OPFA IV – základní verze s T-2i (#2458144, 55 €) našroubovat přímo na jeho tělo, a ušetřit tak optickou délku (backfocus).

Lze použít i jiné projekční adaptéry, což však může vést k odlišným velikostem obrazu. Obraz Slunce musí mít průměr minimálně 60 mm.

Tepelně odolný okulár. Kromě okulárů typu Huygens, které se pro projekci Slunce obvykle doporučují (a které jsou dnes jen stěží k dostání v dobré kvalitě), můžete použít okuláry Baader Classic Ortho s ohniskovou vzdáleností 6, 10 nebo 18 mm či 32mm okulár Baader Classic Plössl. Můžete pužít i jené okuláry, které mají skleněnou optiku a kovové clony.

Většinu dalekohledů, které poskytují dostatečnou vzdálenost ohniska za výstupem (tzv. backfocus) pro okulárovou projekci, lze použít i se stínítkem pro projekci Slunce. Toto stínítko vyžaduje backfocus přibližně 30mm. Alternativně lze systém OPFA pomocí závitu T-2 našroubovat přímo na T-2 hranol (např. T-2 Prism Diagonal s 32mm hranolem, včetně zaostřitelného držáku okuláru a upínacího tubusku, č. #2456005K, 136 €) a dosáhnout tak velmi krátké sestavy.

Sestavení a použití

Systém stínítka BSPS se skládá ze speciální projekční plochy, adaptéru s vntřním závitem T-2 a předem nařezané třídílné kartonové sady s již aplikovanými lepicími páskami pro sestavení krytu. Alternativně si můžete stáhnout soubory STL a vytisknout kryt (včetně ochranného víka) z plastu na 3D tiskárně.

Z dalekohledu sejměte všechny optické hledáčky nebo zakryjte objektivy jakékoli optiky, která na něm zůstala namontovaná.

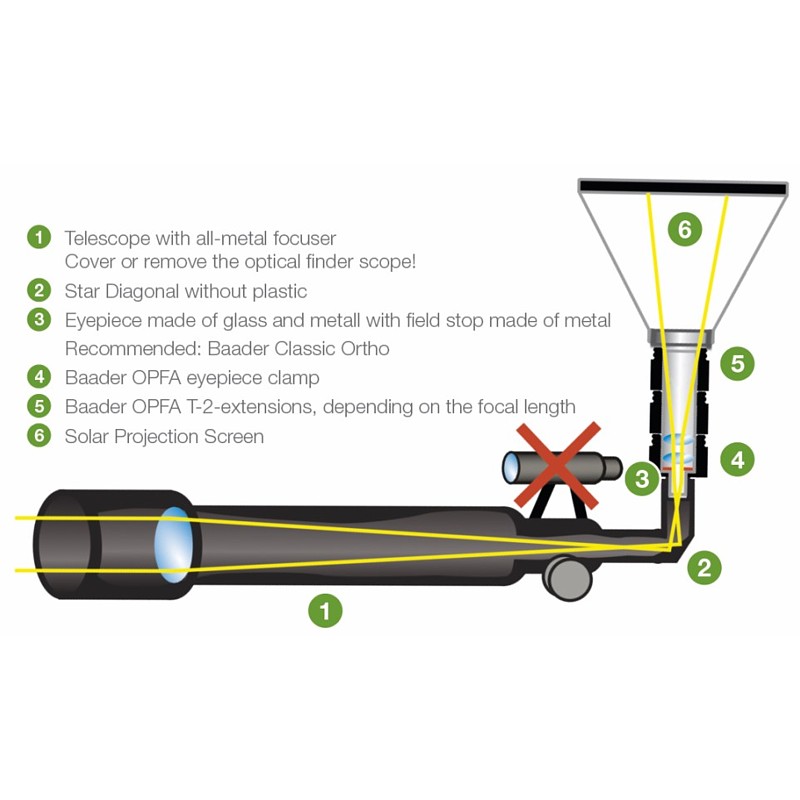

Vložte okulár do projekčního adaptéru, v případě potřeby (pro úpravu vzdálenosti) odstraňte prodlužovací tubusky T-2 a našroubujte projekční adaptér na jednotku Safe Solar Box. Poté celou sestavu vložte do dalekohledu (u refraktoru s použitím zenitového zrcátka či hranolu), namiřte na Slunce a zaostřete. Pomocí posuvného mechanismu adaptéru OPFA (nebo jiného variabilního adaptéru pro okulárovou projekci) můžete mírně upravit velikost promítaného obrazu Slunce. Pro vycentrování Slunce v zorném poli dalekohledu můžete využít stín vržený tubusem či objímkami tubusu nebo použít speciální solární hledáček.

Poznámka: Pro dosažení zaostření u dalekohledů s 1,25" výtahem bylo někdy nutné našroubovat systém OPFA přímo na hranolový modul T-2 (s 32mm hranolem, včetně objímky pro zaostřovací okulár a upínacího tubusku – #2456005K, 136 €).
